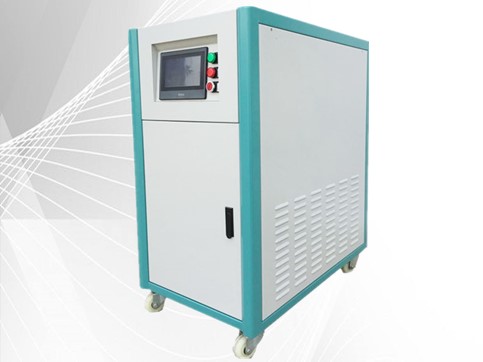

DC270V航空直流电源

一、简介
      本系列产品是我公司在28.5V直流电源的基础上，为新一代战机及机载设备供电而设计制造的高压直流电源。采用模块并联冗余设计，可靠性高、带
载能力强，可适用于各种负载使用。
二、适用场合
      主要用于新一代战机及机载设备、航空器及器材等270V供电要求场合，可用于飞机启动供电、地面设备检修、试验测试、生产检验等直流供电及模
拟测试场合。主要用户为航空研究所、军工厂、部队、民航公司、航空维修公司等客户群体。
三、执行标准
      GJB181A-2003     飞机供电特性
      GJB572A-2006     飞机外部电源供电特性及一般要求
      QJ988-86          地面直流电源通用技术条件
      GJB150-2009       军用装备实验室环境试验方法
      GJB571A-1997      军用设备和分系统电磁发射和敏感度要求
      GJB572A-1997      军用设备和分系统电磁发射和敏感度测量
四、技术参数
1、完善保护功能，保障后端负载工作安全、稳定；
2、完善通讯接口，实时与上位机连接，实现远程控制、状态监控；
3、电缆压降自动补偿功能；
4、高亮度液晶显示，优化人机对话界面，操作简单；
5、输出截流功能，可以适应冲击型负载启动要求；
6、优越的过载能力设计，能满足不同负载的工作要求；
7、改良风道设计，最大限度发挥风冷却系统的潜能，提高了电源散热能力，减少热损耗，延长了产品寿命。
五、技术参数

型号		NHZDY270-10	NHZDY270-30	NHZDY270-50	NHZDY270-100
电流等级		10A	30A	50A	100A
体积	宽*深*高（mm）	482*500*132	482*500*176	482*500*274	550*600*800（含脚轮）
输 入 技 术 指 标	相数	单相+PE	三相三线+PE
	电压	220V±10％	380V±15％
	频率	50Hz±5％
输 出 技 术 指 标	额定电压	270V
	调压范围	5-400V连续可调
	稳压稳定度	≤±0.5％FS
	负载稳定度	≤±0.5％
	纹波（Vrms）	≤150mv（Vrms）	≤300mv（Vrms）
	过载能力	105%≤I≤125％ 5S保护；I＞125％ 立即保护
	动态特性	超调量及恢复时间满足GJB572要求
	效率	≥85％
保 护	保护功能	输入过、欠压、缺相，输出过压、过载、短路、截流，内部过热
操 作 显 示	显示方式	LCD面板，触摸按键操作
	显示内容	显示电压/电流/运行状态/故障信息/控制模式（本控/远控）
	显示精度	电压±1％FS，电流±2％FS
综 合 特 性	抗冲击特性	抗电网是瞬间波动能力强，能有效的拟制来自电网的浪涌、下陷、尖峰等各种干扰
	噪声	＜60dB
	进出线方式	背部进出线
环 境	温度等级	民用级：-5℃～40℃、工业级：-25℃～50℃、军用级：-40℃～55℃
	冷却装置	强制风扇冷却
	工作、存储湿度	30%RH-90%RH(无凝露)/ 10%RH-95%RH(无凝露)
控 制 方 式	本地控制	LCD面板，触摸按键操作
	远程控制	RS-232、RS-485、GPIB(可选其一)
可靠性	MTBF	1.0×105h
	MTTR	0.5h
安全性	绝缘电抗	500Vdc、20MΩ以上
	耐压绝缘	1800Vdc/5mA/1min

上述产品可按照客户要求非标定制。
